Что представляет собой тепловизионный контроль электрооборудования и какие дефекты он позволяет выявить?
Тепловизионный контроль электрооборудования представляет собой бесконтактное обследование токоведущих частей, соединений, кабельных линий, коммутационных аппаратов и силовых агрегатов с помощью тепловизора. При прохождении электрического тока неисправные или перегруженные элементы нагреваются сильнее исправных, поэтому по распределению температуры можно обнаружить дефекты до появления аварии, отключения или возгорания. В ходе обследования выполняются визуальный контроль, инструментальные измерения и натурные измерения температурных параметров при рабочей нагрузке.
Тепловизионная диагностика позволяет выявить ослабленные контактные соединения, окисление шин и клемм, перекос фаз, перегрузку кабелей, локальный перегрев автоматических выключателей, шинных сборок, трансформаторов, электродвигателей, высоковольтных выключателей и ограничителей перенапряжения. Метод применяется также для оценки состояния вводов, разъединителей, контакторов, распределительных устройств и вторичных цепей. При обследовании учитываются ток нагрузки, температура окружающей среды, коэффициент эмиссии поверхности, схема подключения и режим работы оборудования.
Особенно эффективен тепловизионный контроль перед началом планового ремонта и после выполнения работ по замене контактов, кабелей или аппаратов. Он помогает определить приоритетность устранения нарушений, снизить риск повреждения изоляции и предупредить внеплановый простой. В Пятигорске специалисты компании ЭкспертизаРоссия проводят обследование электроустановок с учетом назначения объекта, категории надежности электроснабжения и требований нормативной документации. По итогам заказчик получает объективные результаты измерений, фотографии термограмм и рекомендации по дальнейшим действиям.
Как проводится обследование электроустановок тепловизором на действующем объекте?
Методика проведения тепловизионного контроля начинается с изучения технического задания, однолинейных схем, паспортов оборудования и сведений о рабочей нагрузке. До начала съемки специалист определяет перечень объектов, проверяет доступность шкафов и камер, оценивает условия окружающей среды и уточняет режим эксплуатации. Важно, чтобы электрическая установка работала под нагрузкой, поскольку именно в рабочем режиме проявляются нагрев контактов, неравномерность распределения тока и перегрузка отдельных элементов. При необходимости фиксируются значения тока по фазам, напряжение, мощность и другие параметры, влияющие на достоверность диагностики.

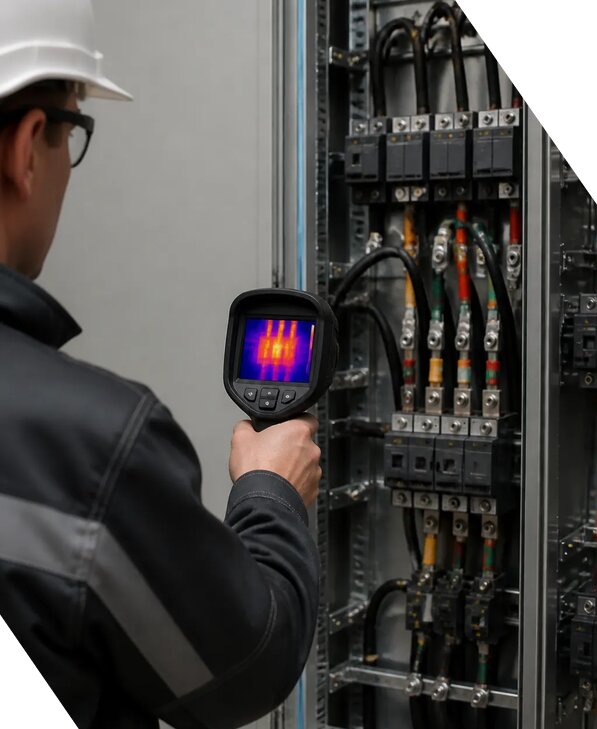

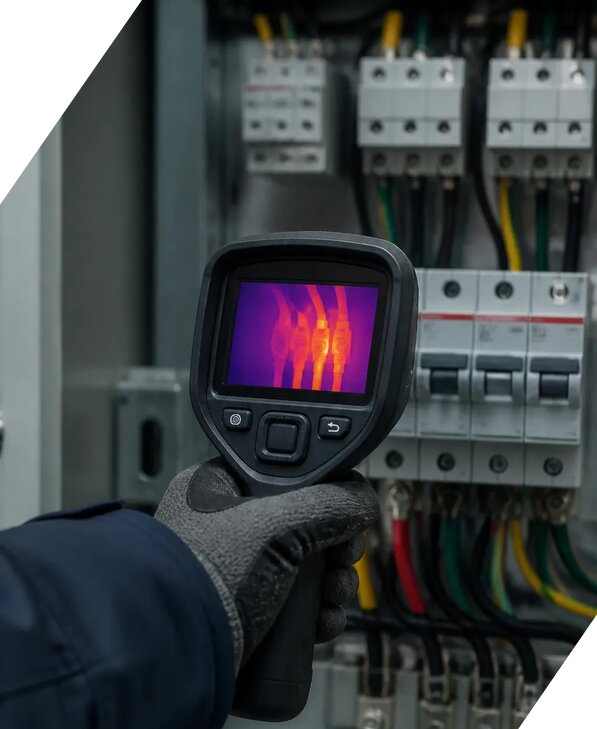

Сначала выполняется визуальный контроль: проверяется целостность корпусов, отсутствие следов оплавления, копоти, влаги, механических повреждений и нарушения маркировки. Затем оператор проводит тепловизионную съемку с безопасного расстояния, выбирая точки измерения на шинах, кабельных наконечниках, вводах, предохранителях, автоматах, трансформаторах и коммутационной аппаратуре. Для каждого участка оцениваются максимальная температура, температурный перепад относительно соседних фаз и аналогичных узлов, характер теплового поля и вероятная причина нагрева.
При обследовании не требуется отключать оборудование или нарушать технологический процесс, однако работы выполняются с соблюдением правил электробезопасности и допусков персонала. Измерительное оборудование предварительно проверяется, а его погрешность измерений учитывается при интерпретации данных. При необходимости тепловизионный контроль дополняется измерением сопротивления изоляции обмоток, проверкой тока утечки, оценкой электрической прочности изоляции и обследованием устройств РЗА. Компания выполняет работы в Ставропольском крае, оформляя результаты в едином комплекте технической документации.
Какие параметры и элементы электрооборудования можно оценить с помощью тепловизионного контроля?
Тепловизионное обследование позволяет оценить не только абсолютную температуру узлов, но и характер ее распределения по поверхности оборудования. Для достоверного вывода анализируются температурный перепад между фазами, разница между входом и выходом аппарата, изменение нагрева при разных нагрузках, симметрия теплового поля и наличие локальных горячих зон. Такие признаки помогают определить ослабление крепления, увеличение переходного сопротивления, нарушение контакта, перегрузку или внутренний дефект элемента.
В распределительных устройствах исследуются шинные соединения, кабельные наконечники, вводные и отходящие линии, автоматические выключатели, предохранители, контакторы, разъединители, высоковольтные выключатели и ограничители перенапряжения. На трансформаторах оцениваются вводы, контактные соединения, наружные поверхности бака, радиаторы и доступные элементы системы охлаждения. При обследовании электродвигателей выявляются участки неравномерного нагрева корпуса, муфт, подшипниковых узлов и кабельных подключений. Однако тепловизионная съемка не заменяет комплексные электрические испытания, когда требуется определить коэффициент трансформации, сопротивление обмоток, диэлектрические потери или параметры изоляции.
Отдельное внимание уделяется вспомогательным системам. Проверяются вторичные цепи, шкафы автоматики, цепи управления, устройства РЗА и система релейная защита, включая признаки перегрева клемм и промежуточных соединений. При проведении работ специалисты сопоставляют термограммы с проектными решениями, фактической нагрузкой и данными предыдущих обследований. В сентябре обследование можно выполнить как самостоятельную услугу или включить в комплексный лабораторный контроль перед ремонтом, реконструкцией и вводом оборудования в эксплуатацию. Стоимость работ рассчитывается с учетом объема измерений, доступности узлов и количества электроустановок, базовая цена составляет от 3082 руб/м².
Какие документы получает заказчик по результатам тепловизионной диагностики?
Результаты тепловизионного контроля оформляются в виде технического комплекта, позволяющего использовать данные для планирования ремонта, подтверждения исправности и внутреннего контроля состояния электроустановок. Состав документов определяется техническим заданием и особенностями объекта, но обычно включает программу или методику проведения работ, сведения о примененном оборудовании, исходные условия обследования, перечень проверенных узлов, результаты измерений, термограммы и выводы специалиста.
В протокол результатов вносятся дата и место обследования, наименование электрооборудования, его заводские или инвентарные обозначения, режим нагрузки, температура окружающей среды, параметры съемки и выявленные температурные отклонения. Для каждого дефекта указывается конкретная зона перегрева, возможная причина, степень риска и рекомендуемое действие. Например, документ может содержать рекомендацию выполнить подтяжку контактного соединения, заменить наконечник, проверить баланс фаз, провести испытательное напряжение для подтверждения состояния изоляции или организовать повторный контроль после ремонта.
К материалам прикладываются инфракрасные изображения и обычные фотографии с привязкой к месту установки. Это облегчает поиск дефекта обслуживающим персоналом и позволяет сравнивать состояние оборудования при последующих обследованиях. Если тепловизионные измерения выполнялись совместно с электрическими испытаниями, в отчет включаются данные о сопротивлении обмоток, сопротивлении изоляции обмоток, токе утечки и иных параметрах. По завершении оформляется техническое заключение о соответствии требованиям нормативной документации либо перечень замечаний с приоритетами устранения.
Документы готовятся в понятной форме и могут использоваться службой эксплуатации, ответственным за электрохозяйство, подрядной организацией и комиссией по контролю качества. При заказе услуги под ключ скидка от 15 процентов. Запрос на подготовку исходных данных можно направить по запросу Александру Дмитриевичу, после чего согласовываются объем обследования и формат отчетности.
Как часто требуется выполнять тепловизионный контроль электрооборудования и когда он особенно необходим?
Периодичность тепловизионного контроля определяется назначением объекта, напряжением установки, режимом нагрузки, условиями окружающей среды, требованиями нормативной документации и результатами предыдущих испытаний. Для оборудования с высокой ответственностью и непрерывным режимом работы диагностику целесообразно проводить регулярно, чтобы сравнивать температурные показатели в динамике. Плановый контроль особенно важен для предприятий, распределительных подстанций, складских комплексов, торговых объектов, медицинских учреждений, серверных помещений и зданий с большой установленной мощностью.
Внеплановое обследование необходимо после реконструкции электроснабжения, увеличения нагрузки, замены автоматов, кабелей, трансформаторов или шин, а также после срабатывания защиты, короткого замыкания, затопления, пожара и длительного простоя. Тепловизионный контроль рекомендуется выполнять перед отопительным сезоном и в период максимального потребления электроэнергии, когда дефекты соединений проявляются наиболее отчетливо. Повторная съемка требуется после устранения выявленных нарушений, чтобы подтвердить снижение температуры и соответствие оборудования рабочим параметрам.
Важно понимать, что отсутствие выраженного перегрева не исключает скрытых электрических дефектов. Поэтому при наличии признаков старения изоляции, нестабильной работы аппаратов, запаха нагрева, периодического отключения или повышенного тока диагностика дополняется испытаниями. По показаниям выполняются проверка АВР, оценка работы релейной защиты, контроль устройств РЗА, измерение сопротивления изоляции, определение диэлектрических потерь и проверка электрической прочности изоляции с применением испытательного оборудования. Комплексная наладка электрооборудования позволяет связать тепловые признаки с электрическими параметрами и точнее определить причину неисправности.
Работы выполняются с применением поверенного оборудования, а выводы формируются с учетом условий измерений и допустимой погрешности. Компания работает Пн-Пт 09-18 Сб-Вс вых.. С 2013 года по 2026 выполнено более 2570 заказов, включая обследование действующих электроустановок, лабораторные испытания и подготовку технических заключений. Связаться для уточнения параметров можно по телефону +7 931 105-63-33.
